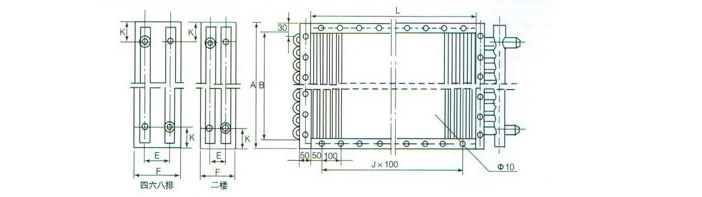

TLS型热交换器

表面管数 n	有效高 B	全高 B₁	宽度C				Cl				C2				集管直径 a	有效管长 A	A2
表面管数 n	有效高 B	全高 B₁	2排	4排	6排	8排	2排	4排	6排	8排	2排	4排	6排	8排	集管直径 a	有效管长 A	A2
4	152	228	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-2500	178
6	228	304	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-2500	178
8	304	380	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-2500	178
10	380	456	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-2500	178
12	456	532	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-2500	178
14	532	608	160	180	2t30	330	90	100	165	230	35	40	47.5	50	60×4	300-2500	190
16	608	684	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-2500	190
18	684	760	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
20	760	836	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
22	836	912	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
24	912	988	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
26	988	1064	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
28	1064	1140	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
30	1140	1216	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
32	1216	1292	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
34	1292	1368	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
36	1368	1444	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
38	1444	1520	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
40	1520	1596	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
42	1596	1672	210	220	280	350	115	155	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
44	1672	1748	210	220	280	350	115	155	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
46	1748	1824	210	220	280	350	115	115	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
